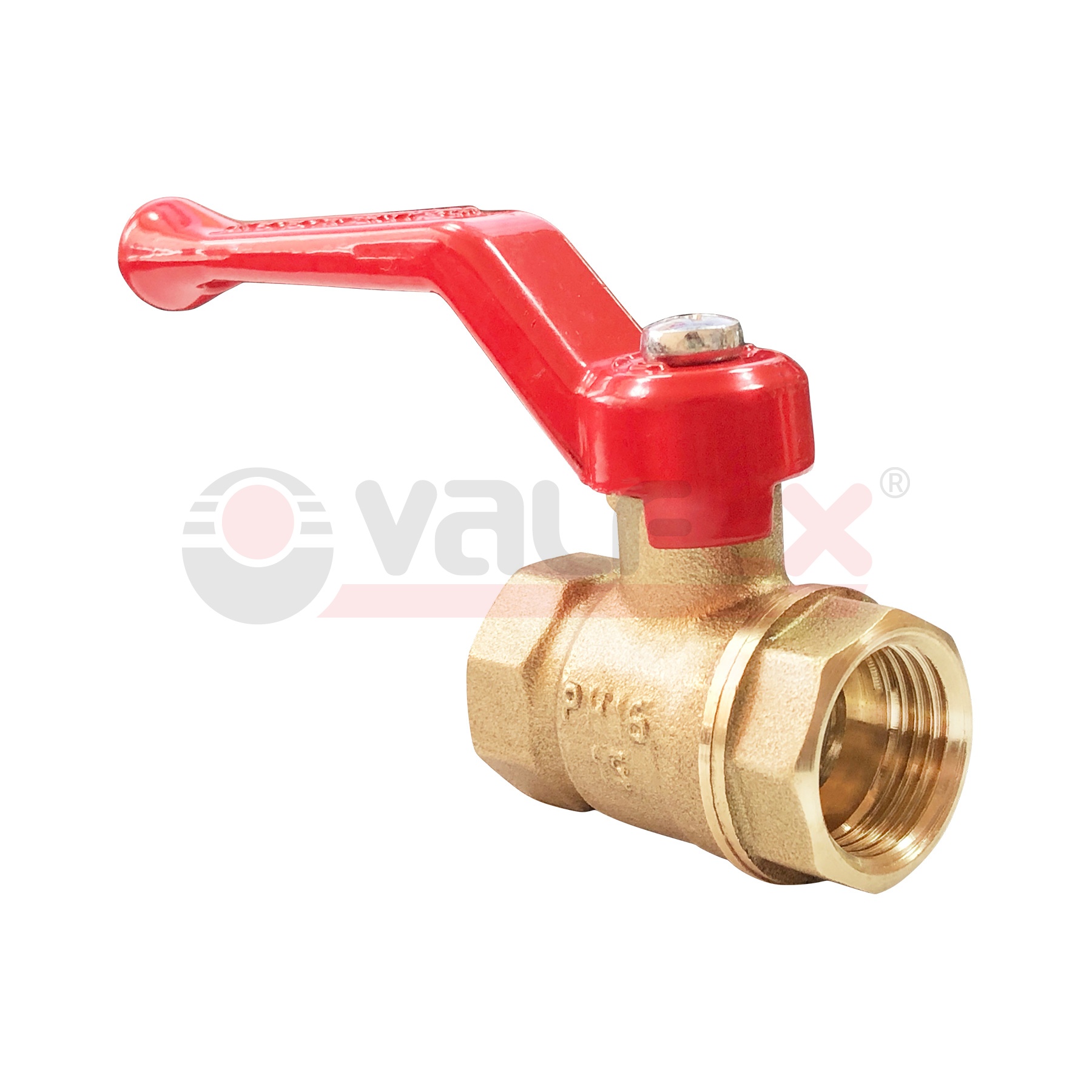

product
ОПИСАНИЕ

Область применения: для хозяйственно-питьевого назначения для холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, неагрессивные к материалам крана, среды.

Материал корпуса: латунь ЛС59-1

Материал шарового затвора: латунь ЛС59-1 с покрытием Н9.Х.б

Материал ручки: алюминий марки АК9М2 с покрытием эпоксиполиэфирной порошковой композицией красного цвета

Материал уплотнений шара и штока: фторопласт (PTFE)

Метод изготовления: горячая объемная штамповка с последующей механической обработкой

Номинальное давление, МПа: 1,6; 2,5

Температура эксплуатации, °С: -20 ÷ +150

Класс по эффективному диаметру: полнопроходной по ГОСТ 21345-2005

Класс герметичности затвора: А

Соответствие таблице фигур СТ ЦКБА 023-2015: 11Б27фт1М

Производство: Valfex




Краны серии 11б27фт1М выпускаются следующих серий:

·        VF.214- ручка рычаг,( вр-вр)

·        VF.215- ручка рычаг, (вр-нр)

·        VF.217- ручка бабочка, (вр-вр)

·        VF.218- ручка бабочка, (вр-нр)

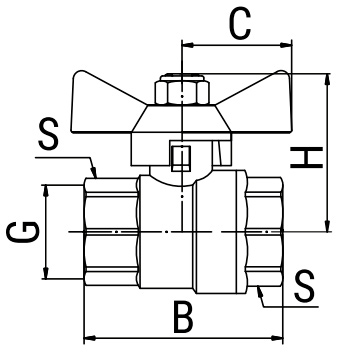

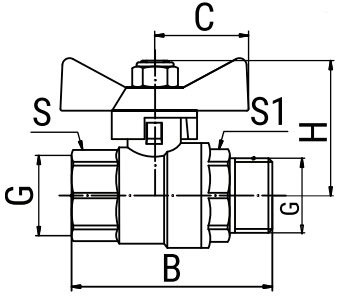

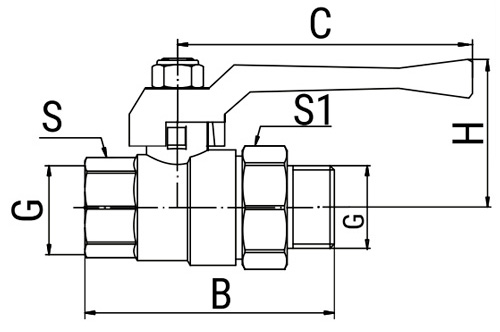

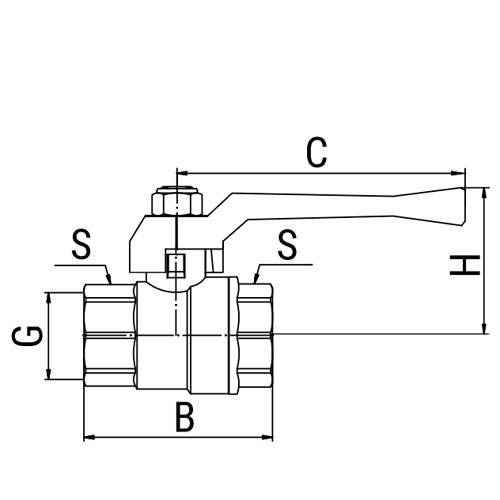

кран вал чертеж.jpgвал чертеж 215.jpgвал чертеж 2017.jpgвал чертеж 218.jpg

            VF.214                                           VF.215                                              VF.217                                 VF.218

   Характеристики               Значения для номинального диаметра        Цена
  15 (1/2")
 20 (3/4")   25 (1")     32 (1 1/4")  40(1 1/2")   50 ( 2" )

VF.214

 B, мм  48 55 64 77  87  103   Уточнить
 Н, мм   52  55  63  68  92  100  Уточнить
 С, мм  86 86  100  100  133  133   Уточнить
  S, мм    25  31  38  48  54  65   Уточнить
 Вес, гр   160  232  394  556  945  1495   Уточнить
             VF.215
  B, мм  58 64    72    90   102    116     Уточнить
   Н, мм     52    55    63       68    92 100     Уточнить
    С, мм      86    86    100    100       133    133     Уточнить
     S, мм       25    31    38    48    54 65     Уточнить
     S1, мм      22    27    34    45   54    65     Уточнить
     Вес, гр   180 245    405    612    1034    1624     Уточнить
                 VF.217
    B, мм     48  55    64    77    -    -     Уточнить
    Н, мм    42  45    56    61    -    -     Уточнить
    С, мм      26.5   26.5    35    35    -    -     Уточнить
     S, мм     25 31 38    48    -    -     Уточнить
      Вес, гр       150    222 381    562    -    -     Уточнить
             VF.217
     B, мм     58 64    72    90    -    -     Уточнить
    Н, мм      42    45    56    61    -    -     Уточнить
      С, мм        26.5 26.5    35    35   -    -     Уточнить
      S, мм         25 31    38    48    -    -     Уточнить
     S1, мм       22 27    34    45    -    -     Уточнить
       Вес, гр        170 233    396    606    -    -     Уточнить
