04.04.2019

Расчет количества секций радиаторов отопления

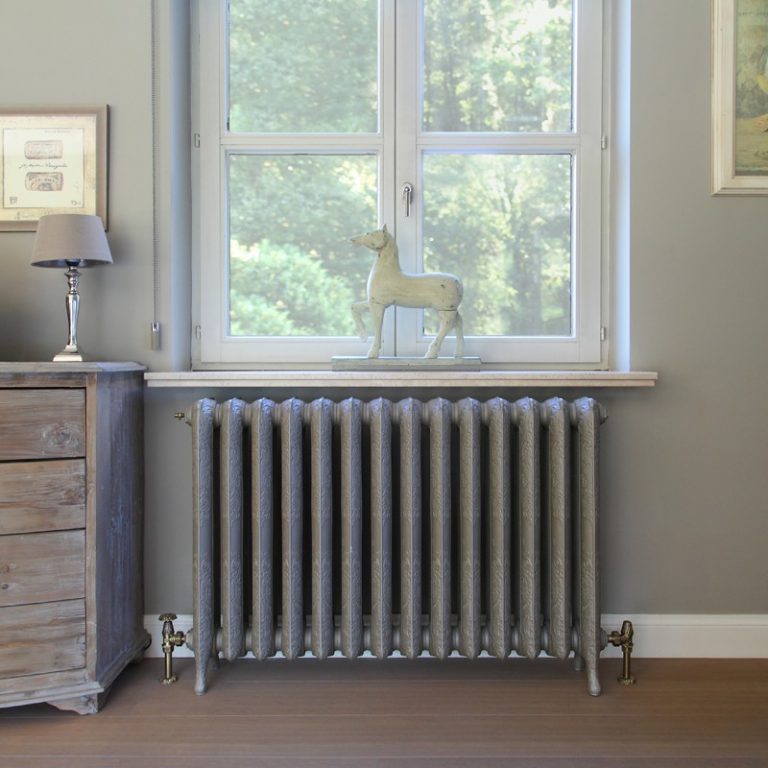

На этапе подготовки к капитальным ремонтным работам и в процессе планирования нового дома возникает необходимость расчета количества секций радиаторов отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры или дома достаточным теплом даже в самую холодную погоду.

расчет рад1.jpg
Рекомендации по расчету до начала работы

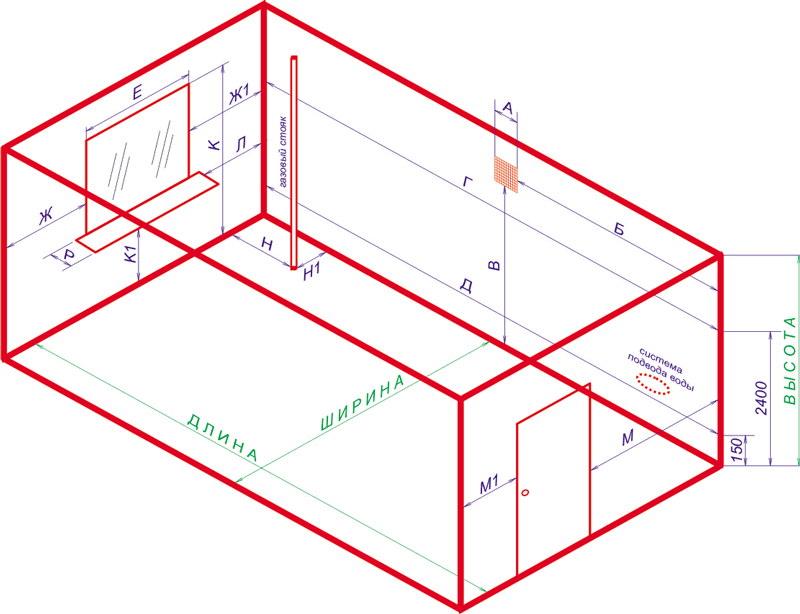

Чтобы самостоятельно рассчитать количество секций радиатора отопления, для этого необходимо знать параметры:

Габариты комнаты, для которой выполняется расчет

Мощность одной секции приводится в технической документации, предлагаемой производителем отопительного агрегата.
расчет рад схема.gif
Показатель теплоотдачи , форма радиатора и материал ее изготовления- эти показатели в расчетах не учитываются.

Важно! Не выполняйте расчет для всего дома или квартиры! Потратьте больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально точные сведения.
При этом при расчете количества секций радиатора отопления к итоговому результату необходимо прибавить 20%. Такой же запас необходимо добавить и в тех случаях, когда в работе обогрева появляются перебои или его эффективности недостаточно для качественного прогрева.

Начнем с рассмотрения наиболее используемого метода расчета. Его не стоит считать самым точном, зато по простоте выполнения определенно лидирует.

Стандартный расчет радиаторов отопления
В соответствии с этим методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности радиатора. В данном случае вычисления сводятся к одной простой формуле:

                                                                                                K= S/U*100


где К- Необходимое количество секций радиатора отопления для обогрева рассматриваемого помещения;

S – площадь рассматриваемого помещения, м2;

U – мощность одной секции радиатора, Вт.

Пример:

Габариты комнаты :Длина 4м, ширина 3м. S=4*3=12 м2 .
Мощность одной секции радиатора Луганского литейно-механического завода МС-140 155 Вт.

Таким образом получаем:

                                                                                    K=12/155*100=7.7=8 секций



Так как получилось нецелое число округляем в большую сторону и ,как сразу привели в расчетах, получилось 8 секций, если комната угловая , добавляем 20%-й запас, снова округляем, получаем 10 секций. Если в работе отопительной системы наблюдаются перебои, добавляем еще 20% к первичному расчетному значению. Получится около 2 секций. Таким образом для помещения с 12 квадратными метрами при угловом размещении в условиях нестабильной работы отопительной системы понадобится 12 секций радиатора отопления.

Приблизительные расчеты для стандартных и нестандартных помещений

Два разных и очень простых варианта, но абсолютно бесполезные, одним словом-приблизительные. Так как дают большую погрешность. Поэтому приводить их не будем.

Максимально точный вариант расчета

Данный метод имеет максимальную точность вычислений и учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

                                                                                 T=100 Вт/м2 *A*B*C*D*E*F*G*S,


Где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты

S – площадь обогреваемого помещения.

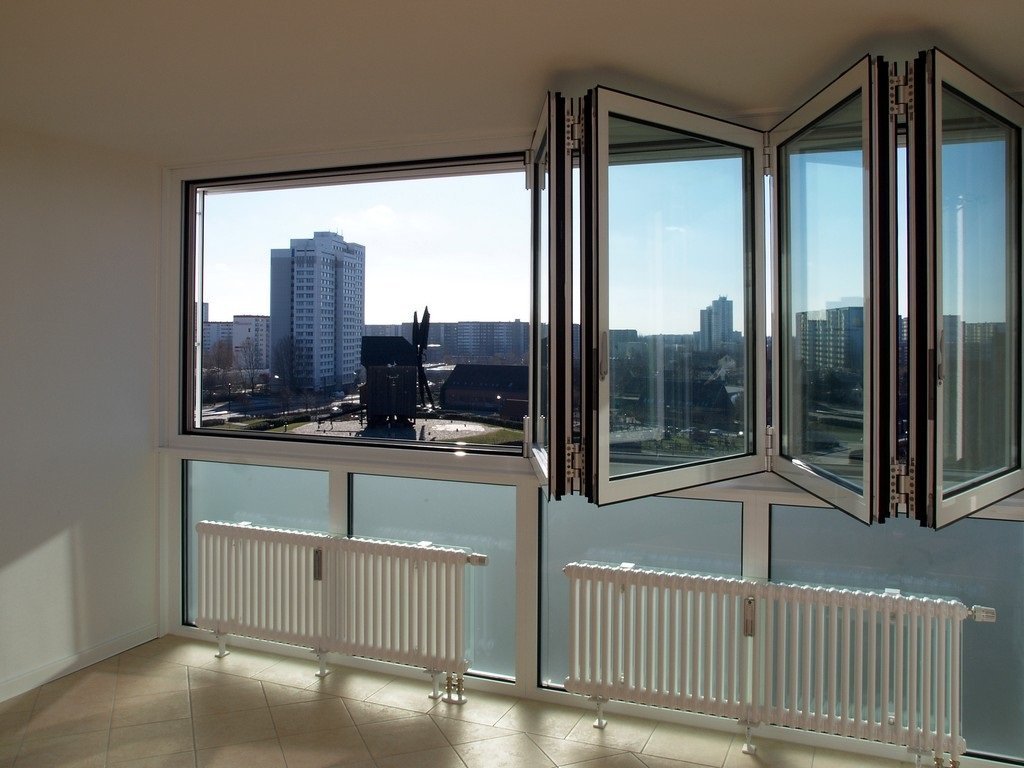

А – коэффициент, учитывающий особенности остекления помещения,

расчет рад 4,1.jpg

·         1,27 – для комнаты, окна которых остеклены просто двумя стеклами

·         1,0 – для помещений с окнами, оснащенными двойными стеклопакетами

·         0,85 – если окна имеют тройной стеклопакет.

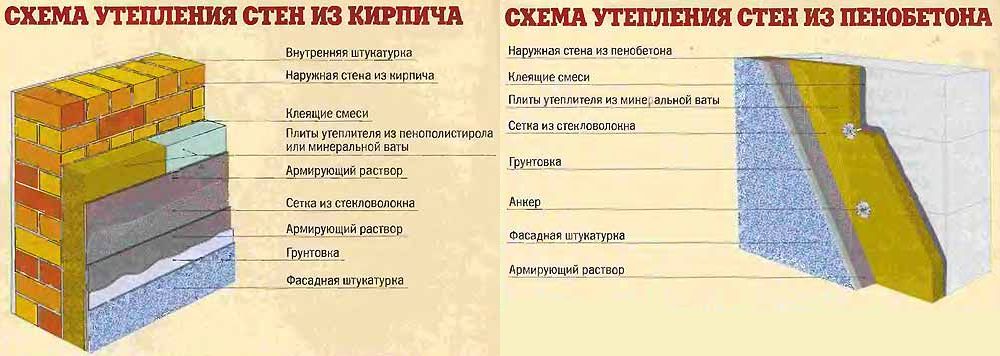

В – коэффициент, учитывающий особенности утепления стен помещения,


·         1,27 – если утепление низкоэффективное;

·         1,0 – если стены выложены в 2 кирпича или целенаправленно утеплены качественным теплоизолятором

·         0,85 – при высоком уровне утепления.

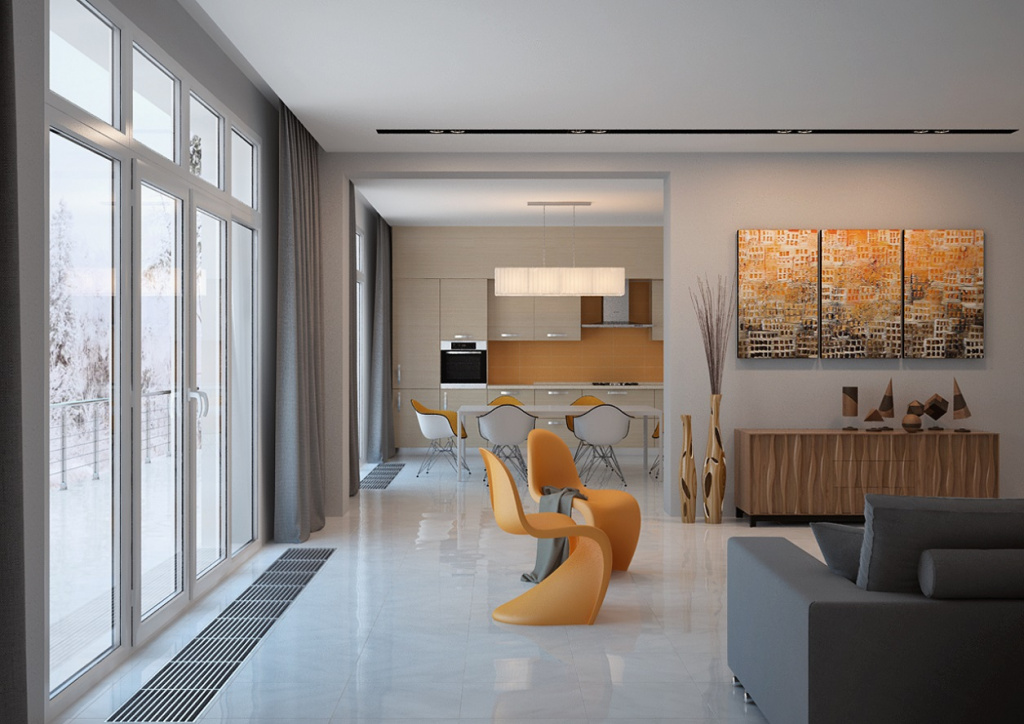

С – соотношение суммарной площади оконных проемов и поверхности пола в комнате

расчет рад 5.jpg

·         1,2 – при соотношении 50%

·         1,1 – при соотношении 40%

·         1,0 – 30%

·         0,9 – 20%

·         0,8 – 10%

D – указывает на среднюю температуру в наиболее холодный период года


·         1,5 – если температура составляет -35˚С и ниже;

·         1,3 – до -25˚С;

·         1,1 – не ниже -20˚С;

·         0,9 – до -15˚С;

·         0,7 – если зимой температура не опускается ниже -10˚С.

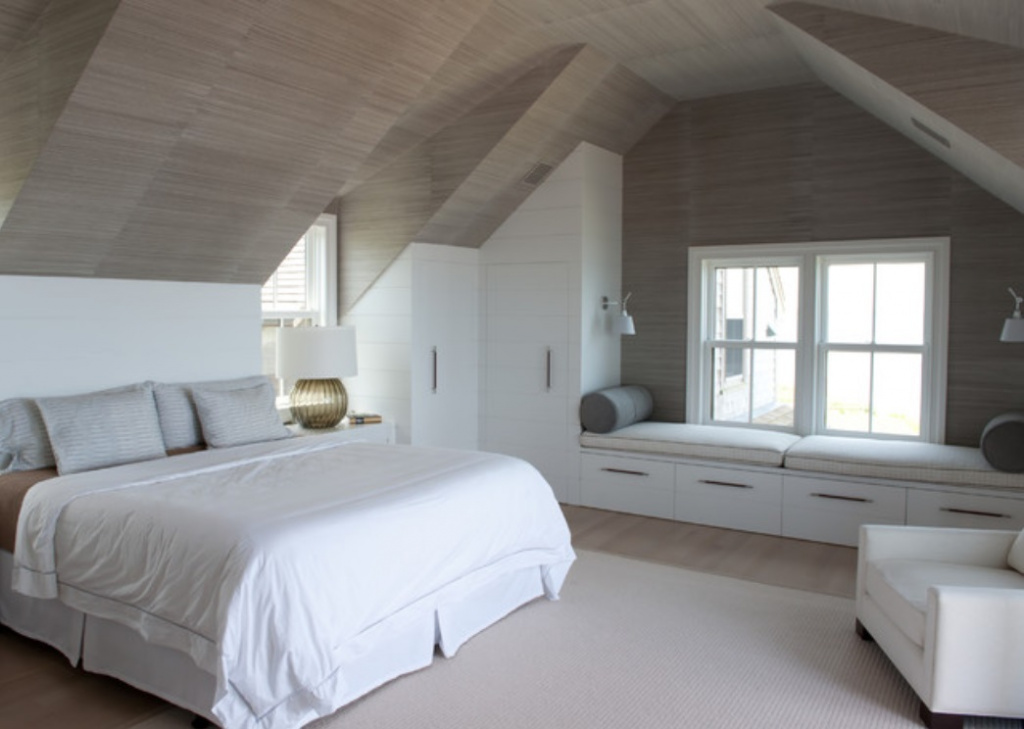

Е – коэффициент, указывающий на количество внешних стен

расчет рад 6.jpg

·         1,1 – если внешняя стена одна

·         1,2 – при наличии 2-х внешних стен

·         1,3 – при 3-х

·         1,4 – если 4 внешних стены

F – указывает особенности вышестоящей комнаты

·         1,0 – при расположении сверху чердачного неотапливаемого помещения

·         0,9 – при отапливаемом чердаке

·         0,8 – если сверху находится отапливаемое жилая комната

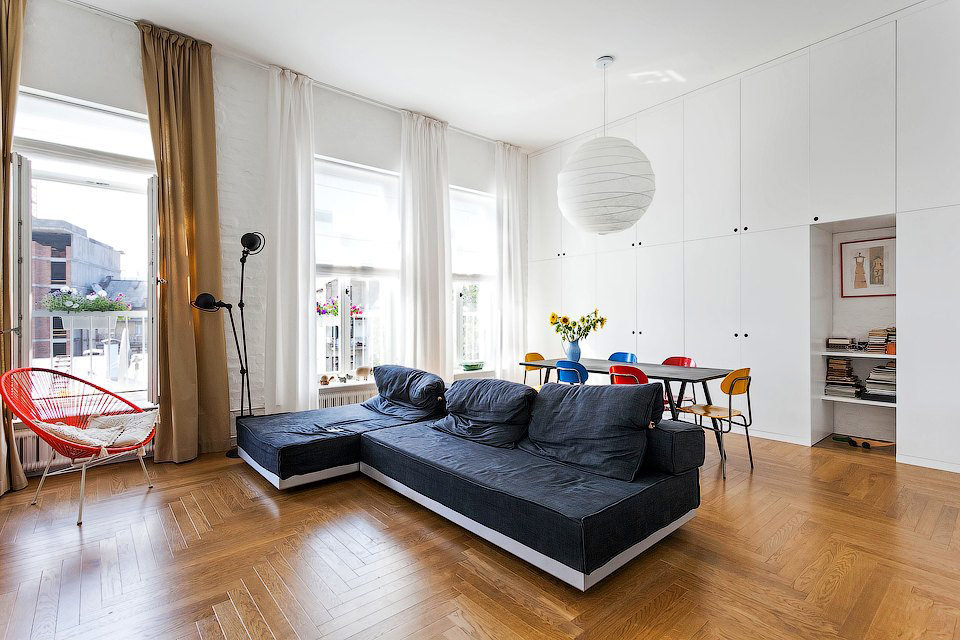

G – учитывает высоту комнату

расчет рад 7.jpg

·         1,0 - при высоте потолка 2,5 м;

·         1,05 – если потолок высотой 3 м;

·         1,1 – 3,5 м;

·         1,15 – 4 м;

·         1,2 – 4,5 м.

Этот расчет учитывает все существующие нюансы и позволяет определить необходимое количество секций радиаторов отопления с наименьшей погрешностью.

В завершении вам останется только разделить полученное значение на теплоотдачу одной секции радиатора ( указывается в паспорте покупаемого радиатора) и ,конечно же, округлить число до ближайшего целого значения в сторону увеличения.





Источник: StroyDay.ru

Так же ,в конце статьи в источнике найдете онлайн калькулятор
